Rozhledna s vodojemem
Nad Jilemnicí se ještě honí mlha, ale na vrcholu už slunce protrhává ranní závoje. I teď na podzim hřeje jako v létě — paprsky prosvěcují koruny stromů a dopadají na zvláštní útvar ukrytý mezi kmeny.
Lokace:
Kozinec, Jilemnice, ČR
Investor:
město Jilemnice, VHS Turnov
Fáze:
Studie
Rok projektu:
2025
Vyška:
26 m
Zastavěná plocha:
78,5 m2
Autor:
Jan Vondrák, Anton Muraliou , Jan Mach
Spolupráce:
Ice Coral, Concrete 3D Printers
Technické údaje:
Výška vyhlídkové podesty:
24 m
Půdorys:
kruh, poloměr 5 m
Obj. betonu nadzemní části:
cca 250 m³
Obj. betonu podzemní části (bez vodojemu):
cca 50 m³
Kapacita vodojemu:
2 × 50 m³
Plocha pohledového betonu:
cca 2 600 m²
Úvod
Studie představuje návrh nové rozhledny s integrovaným podzemním vodojemem na vrchu Kozinec u Jilemnice. Projekt propojuje inovativní stavební technologii 3D tisku betonu s hlubokým respektem k místní krajině Podkrkonoší.

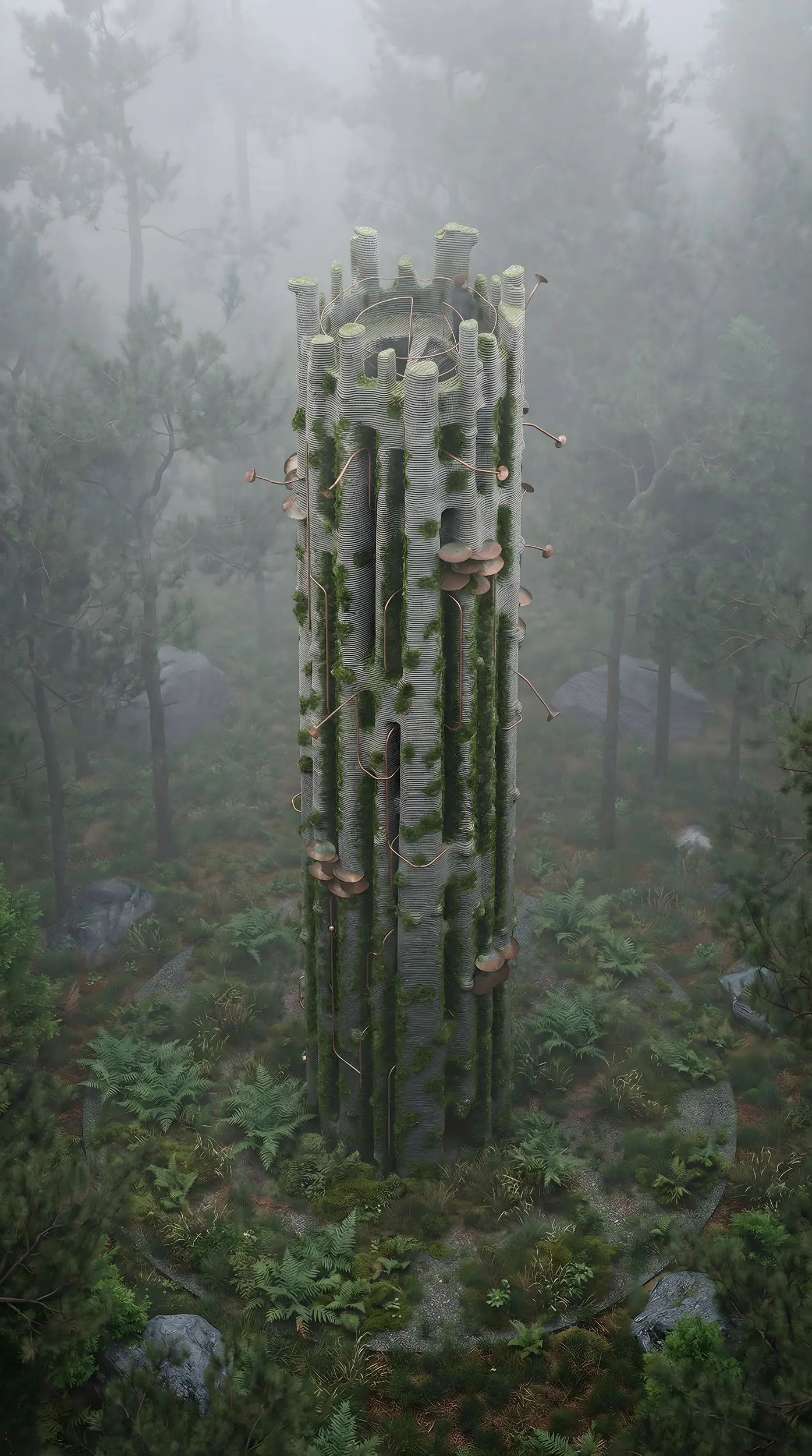

Rozhledna je navržena jako organická struktura postupně splývající s lesním prostředím. Forma stavby vychází z přírodních principů — tvarosloví stromových kmenů, vrstev hornin a přirozených erozních procesů. Objekt se stává součástí místa, nikoliv dominantou, a doprovází návštěvníka na cestě vzhůru světlem prostupující hmotou i kontaktem s okolní vegetací.
Součástí konceptu je vodní mikroklima tvořené mlhovači a pítky, které zlepšují komfort návštěvníků, podporují biodiverzitu a napojují stavbu na přirozený cyklus vody. Konstrukce je řešena jako prefabrikovaný 3D tištěný systém s následným zmonolitněním, doplněný o podzemní vodojem budoucího významu pro městskou infrastrukturu Jilemnice.
Projekt usiluje o spojení inovace, architektury a přírody — technického pokroku s pokorou k místu.

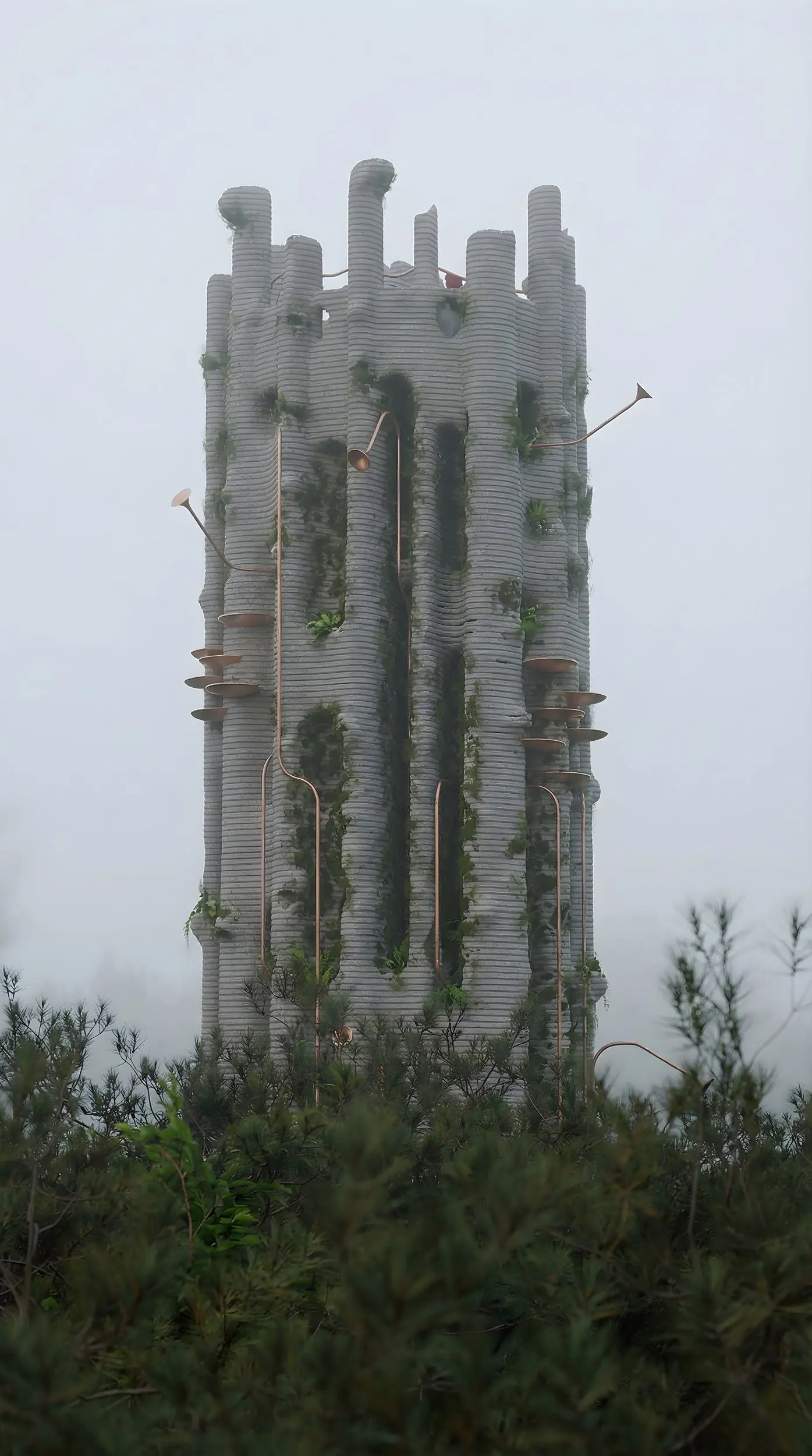

Na první pohled by se mohlo zdát, že jde o pozůstatek dávné geologické anomálie či organickou formu, kterou vytvořila sama příroda. Skutečnost je však jiná. Na vrchu Kozinec stojí teprve několik měsíců nová rozhledna, jejíž tělo tvoří tištěná betonová struktura. Její organický tvar vychází ze zákonů fyziky i okolní krajiny. Příroda jí prostupuje skrz naskrz — při dešti stékají po povrchu drobné pramínky vody, které živí mechy, kapradí a další organismy, postupně osidlující každý volný prostor.

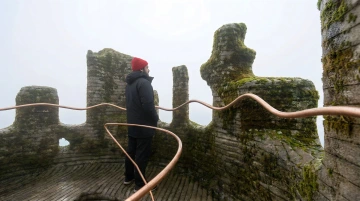

Samotný výstup na vyhlídkovou plošinu je zážitek. Pohybujete se v prostoru, který není obvyklý. Jednosměrné schodiště umožňuje plynulý výstup, zatímco sestup vede odděleným ramenem. Konstrukce se postupně stává součástí lesa — nevypadá zanedbaně, naopak ji příroda laskavě objímá. Světlo prostupuje skrz celou strukturu a vede návštěvníka vzhůru. Na konci cesty se otevírá široký výhled na Podkrkonoší — krajinu modelovanou horskými hřebeny a divokými říčkami, která nabízí mnohem více než panoramata krkonošských velikánů.

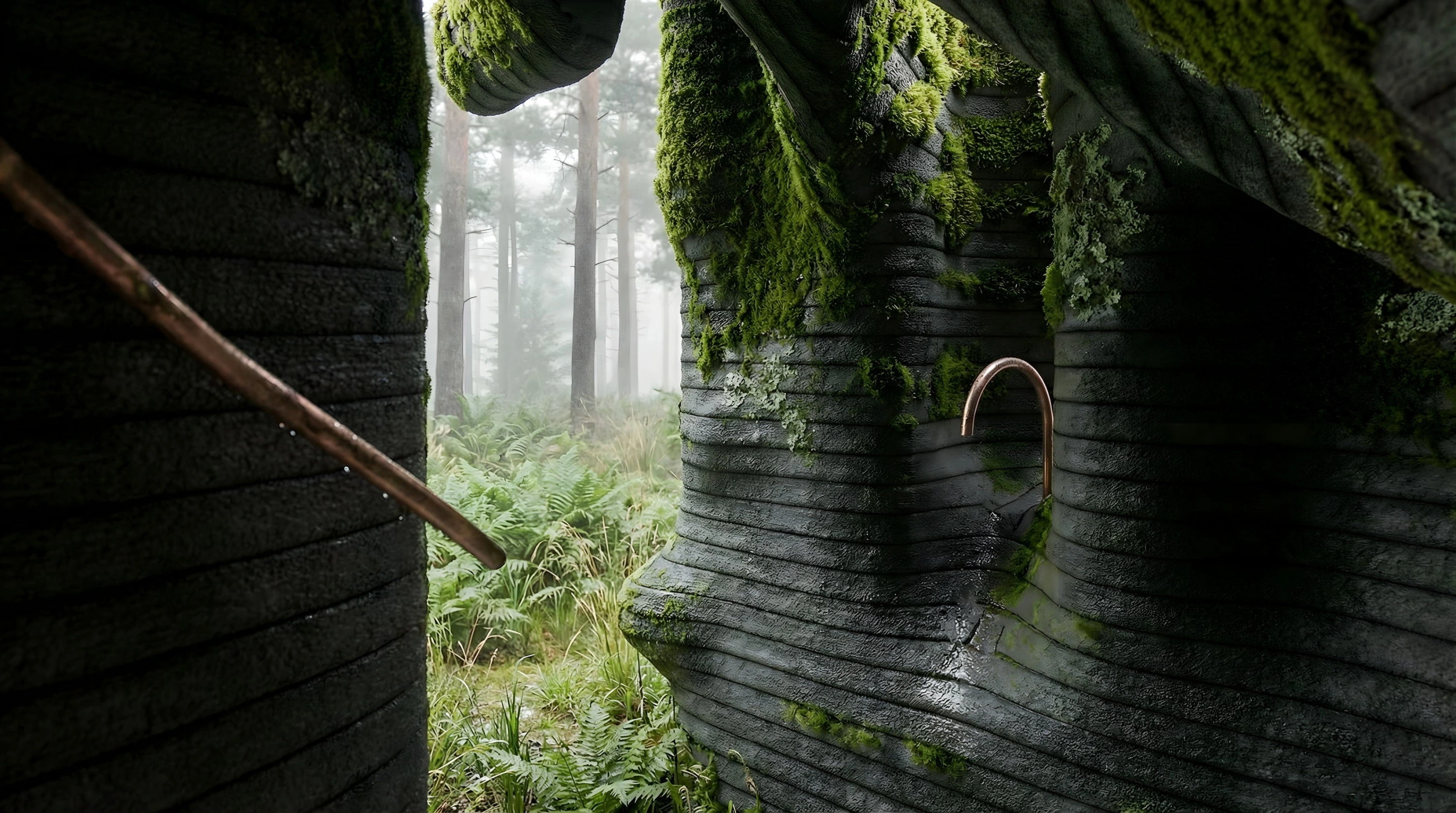

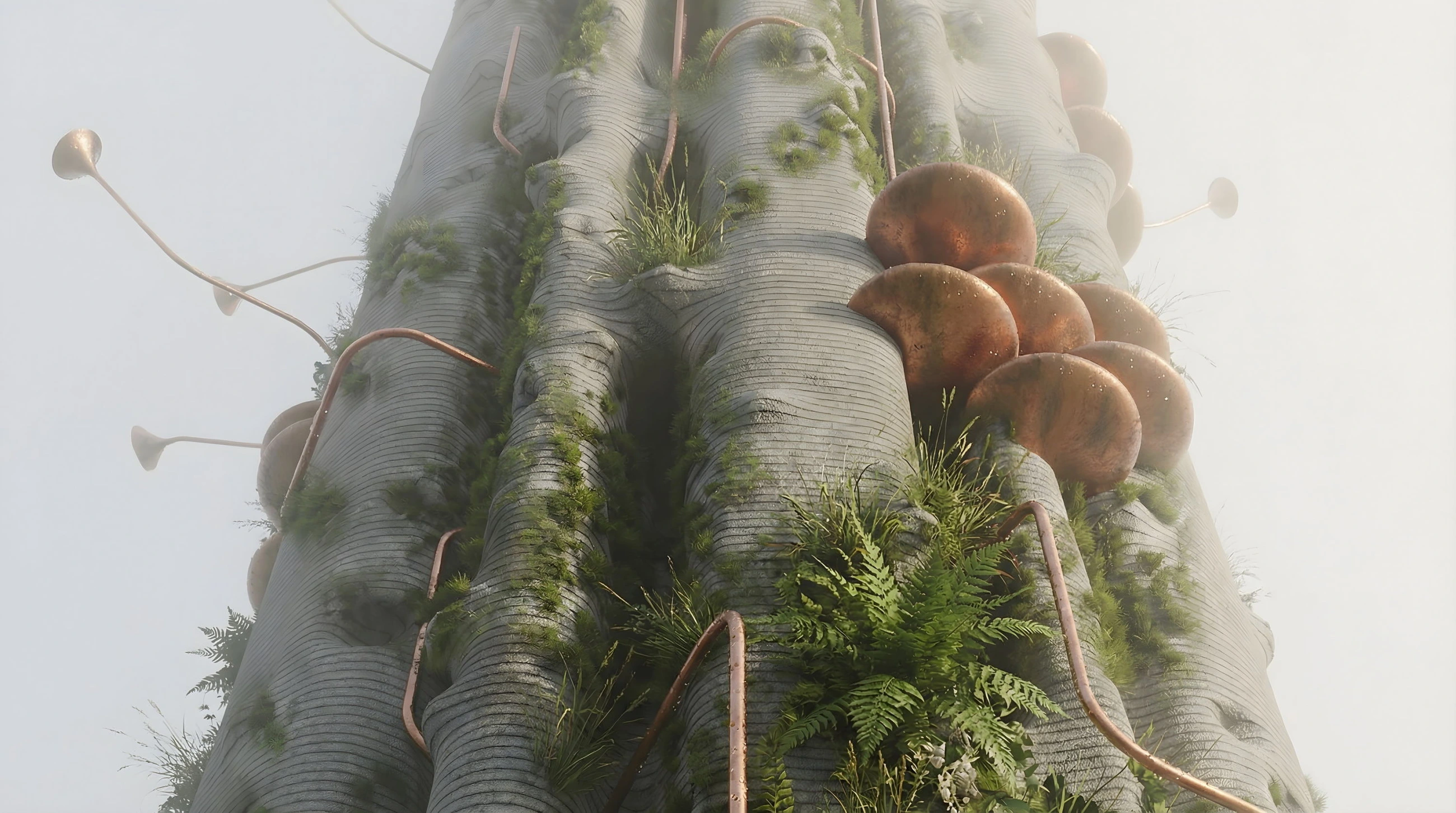

Plášť rozhledny je navržen tak, aby postupně splynul s okolní přírodou. Hrubý povrch láká mechy, drobnou vegetaci i ptáky či netopýry, kteří mohou najít útočiště v jejích kavernách. Součástí objektu je také soustava drobných vodních prvků — pítek a mlhovačů —, jež zpříjemňují pobyt návštěvníkům i obyvatelům věže z říše rostlin a živočichů.

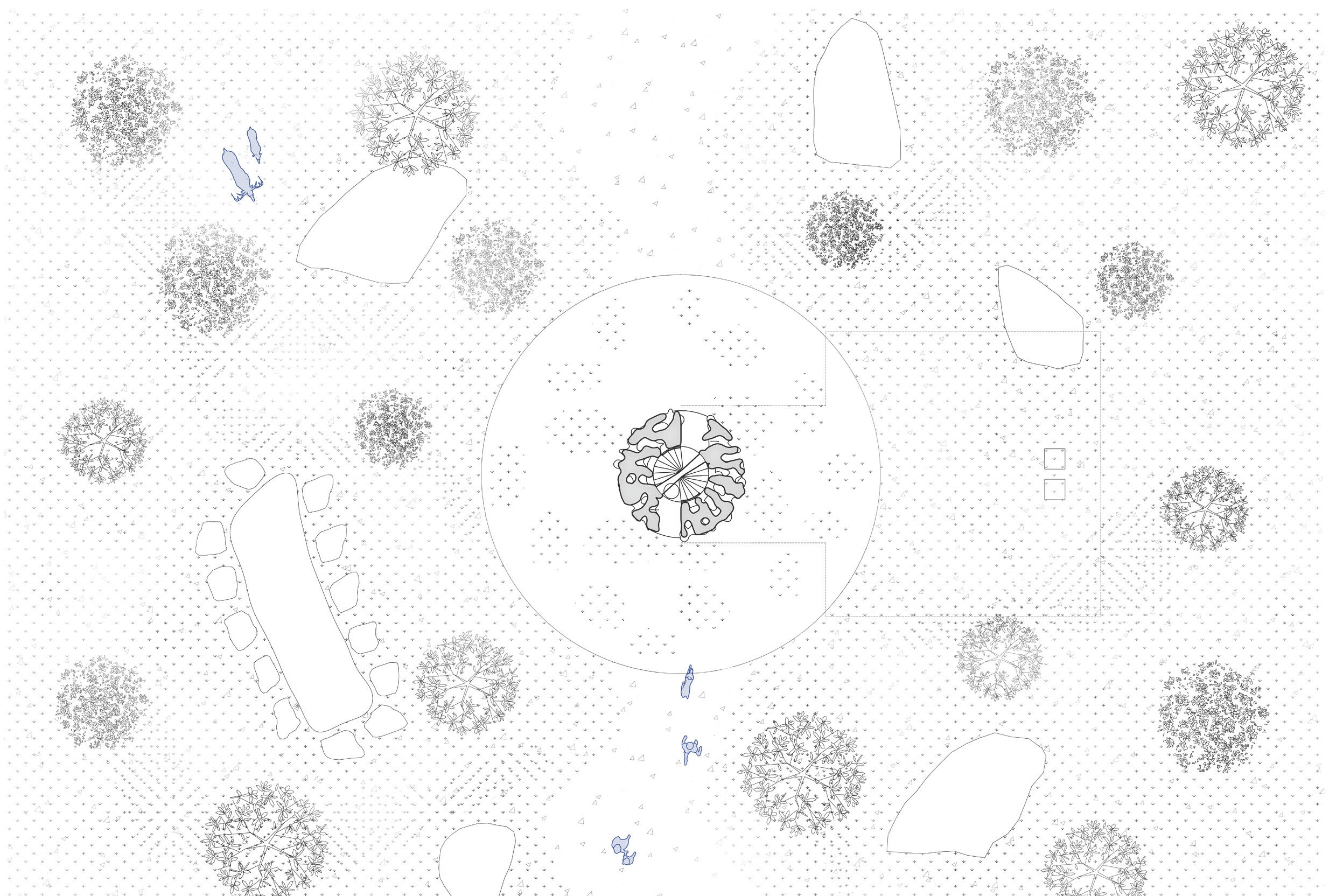

V okolí rozhledny vznikne jednoduchý parter s mobiliářem a vsakovou plochou s vlhkomilnými rostlinami, která přijme přebytečnou vodu z vodních prvků.
Konstrukce a realizace

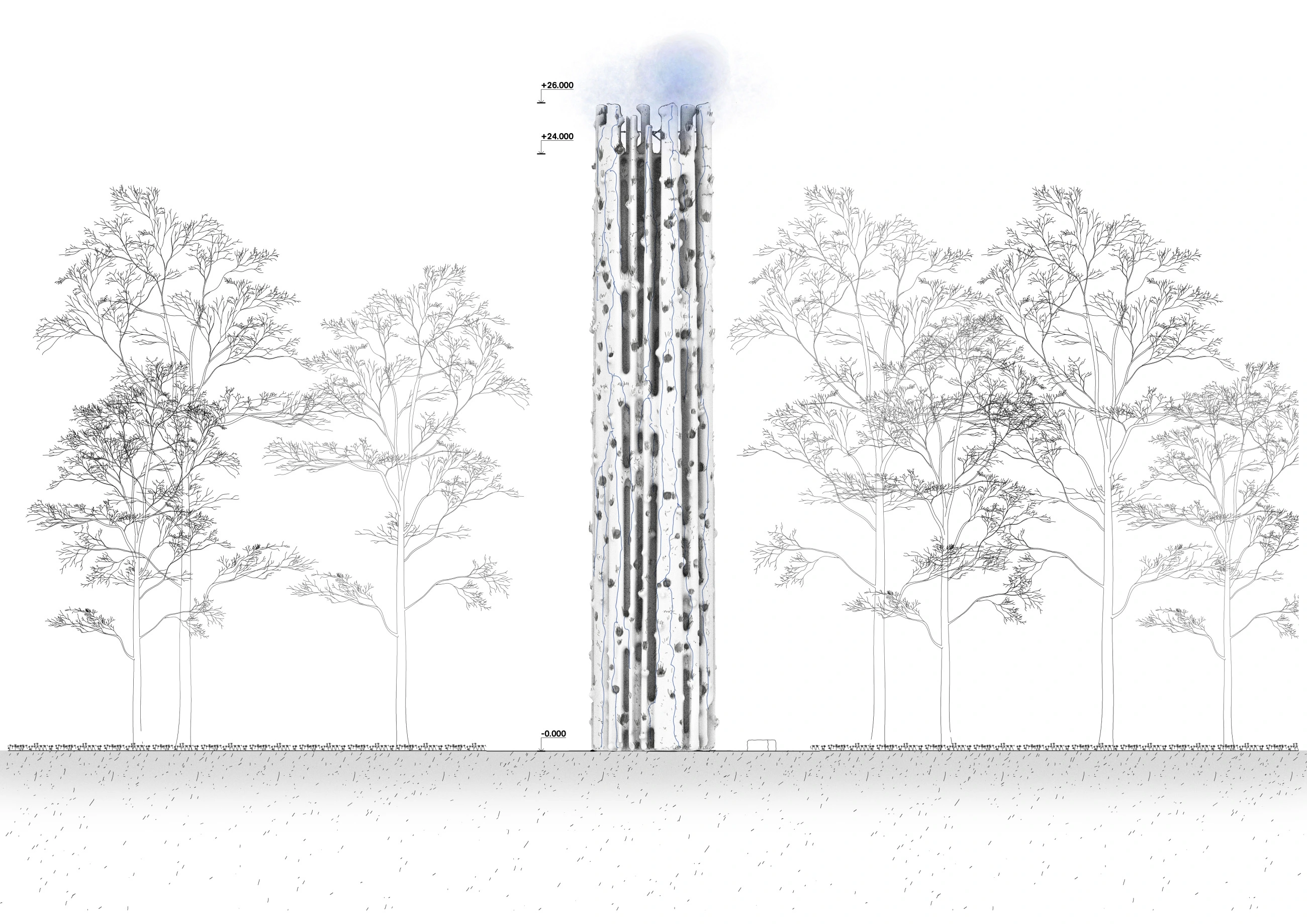

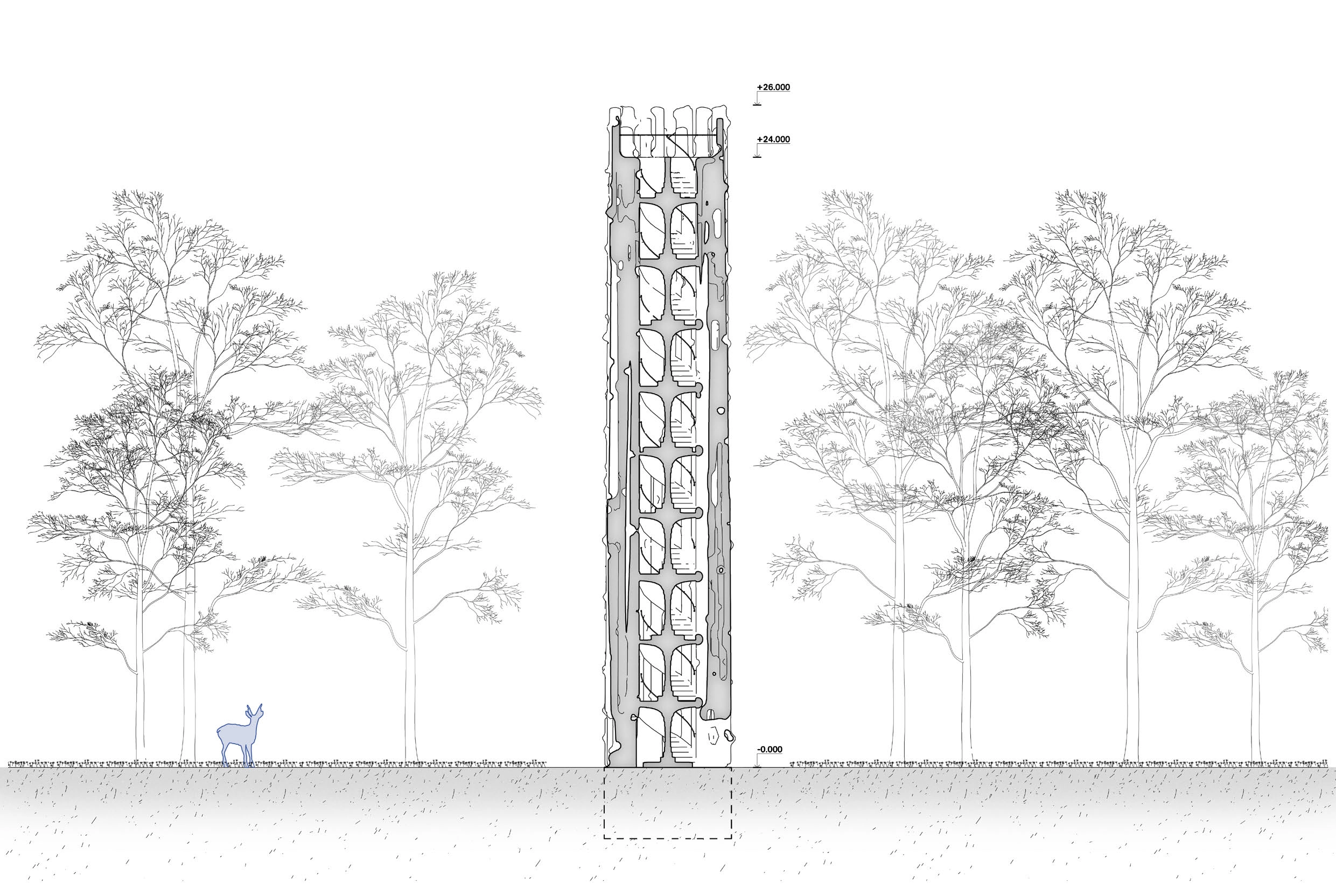

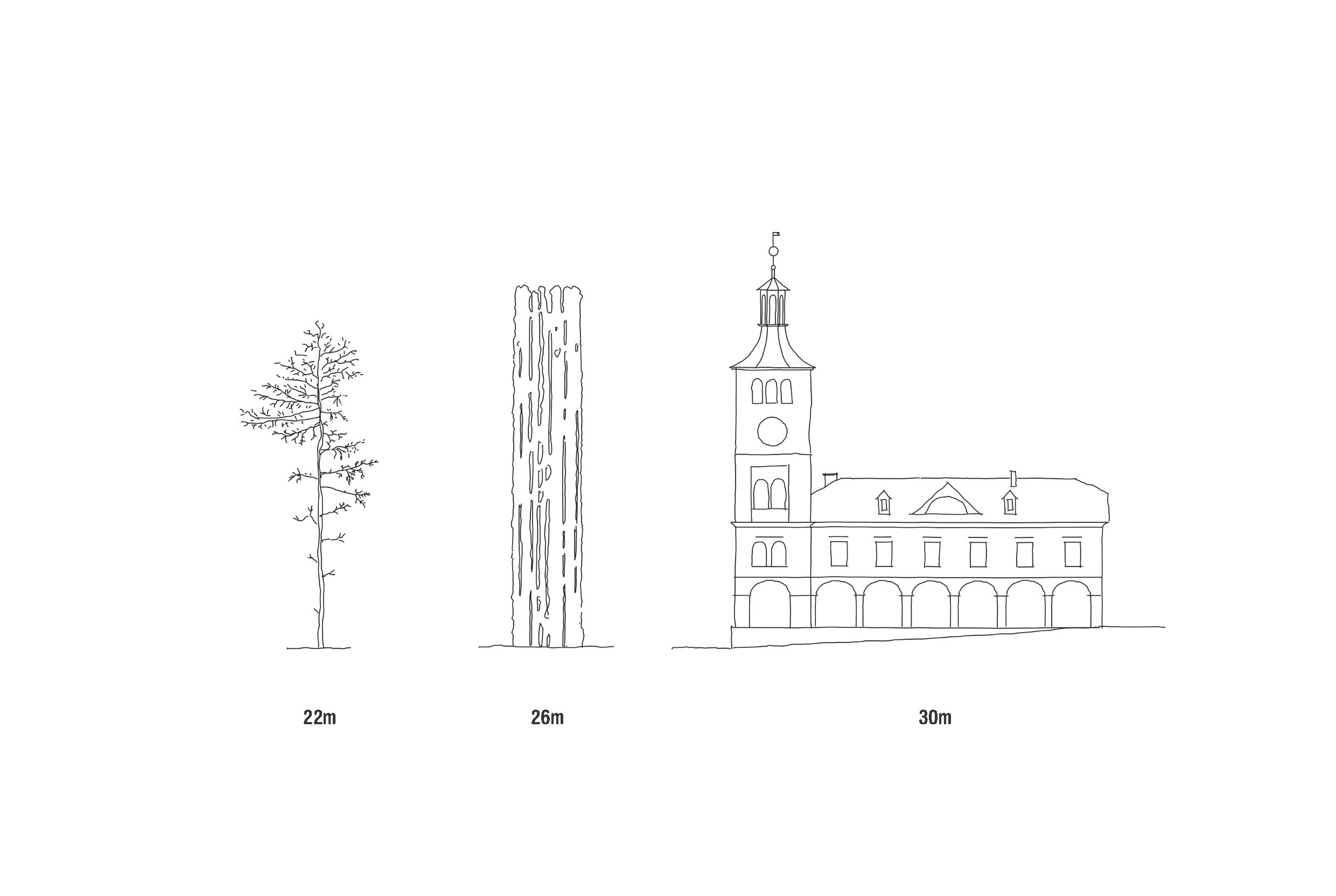

Konstrukce vychází z organického tvarosloví. Objekt dosahuje výšky 26 m, vyhlídková plošina je umístěna ve výšce 24 m. Realizace je založena na 3D tisku betonu.
Tisk probíhá v hale, kde se jednotlivé segmenty zmonolitní, vyztuží a následně dopravují na staveniště. Zde jsou osazeny na sebe, propojeny výztuží a vyplněny betonem. Povrch je ošetřen hydrofobizačním nátěrem. Statické řešení využívá výhod tištěné struktury a vytváří prostorový nosný systém zajišťující tuhost celé stavby.
Stavba sestává ze dvou objektů: samotné rozhledny a podzemního vodojemu, který se v lokalitě připravuje. Předpokládaná kapacita vodojemu je 2 × 50 m³.
"Beton je vlastně takový tekutý kámen. Když ho necháte chvíli stát v lese, chytne ten správný špinavý, lišejníkový look. "
Jan Vondrák
Autor
